Гермобокс для подземных съемок - вещь необходимая и дорогая. Стоимость боксов для съемок под водой приближается к стоимости самой камеры, да и выдержит ли он пещерную грязь и удары о камни - неизвестно. Выход один - сделать такой бокс самим.
20 февраля 2005 г. в Никитской каменоломне успешно прошли испытания самодельного гермобокса для цифровой камеры Olympus CAMEDIA C-4000. С некоторыми переработками эта конструкция может быть использована и для любой другой камеры, поэтому точные размеры сознательно не приводятся. Общая стоимость конструкции составила около 8$ (покупался штативный болт, прозрачный светофильтр, крышечка для объектива и пара латексных перчаток).
Этапы изготовления
- Из оргстекла толщиной 3-4 мм лобзиком выпиливаются заготовки для дна, боковых стенок, крышки и колец для крепления светофильтра.
- В заготовке дна делается отверстие для штативного болта, в крышке - для доступа к кнопке спуска и диску режимов, в задней стенке - для доступа к кнопкам управления, в передней стенке - для объектива.
- Края заготовок тщательно выравниваются наждачной бумагой и склеиваются цианоакрилатным клеем (или - лучше - дихлорэтаном, который не удалось достать).

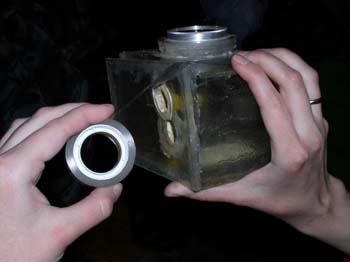

- К отверстию для объектива в передней стенке приклеиваются удлиннительные кольца (количество зависит от размеров объектива, в данной конструкции -3 шт.). К последнему кольцу приклеивается прозрачный светофильтр (в качестве бонуса получаем возможность использовать с C-4000 дешевые светофильтры от "Зенита").
- Все стыки для надежности промазываются эпоксидной смолой, а верхний край намазывается силиконовым герметиком для плотного прилегания крышки.
- К отверстиям для элементов управления приклеиваются фрагменты разрезанной резиновой перчатки, в нижнее отверстие монтируется штативный болт.

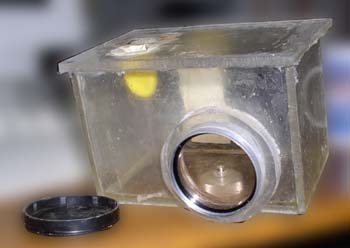

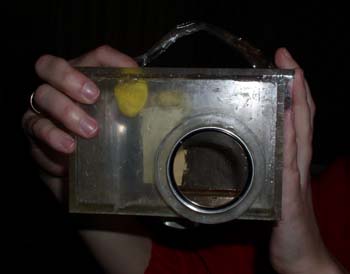

Вид спереди
|

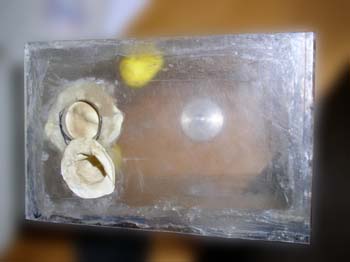

Вид сверху
|
Порядок упаковки камеры
- Положить камеру в бокс
- Привернуть ее штативным болтом, убедиться, что объектив в этом положении выдвигается полностью и не упирается в светофильтр.
- Плотно прижать крышку и тщательно обмотать ее скотчем, особое внимание уделяя герметизации на стыках.
- При желании - примотать тем же скотчем кусок тонкой пенки снизу и с боков, и сделать из скотча ручку для удобства переноски.

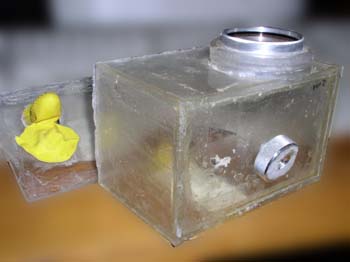

Вид снизу
|

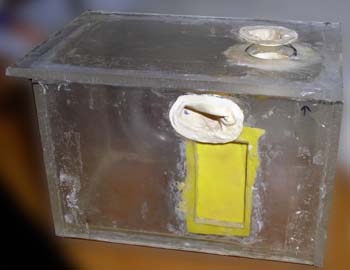

Вид сзади
|
После помещения внутрь камеры тщательно обмотать конструкцию скотчем
|
